無段變速機
．低轉速高轉矩、速度變化寬廣
．耐用性佳、保養容易
．法蘭型可裝減速機
．馬力：0.2kw~7.5kw
．變速範圍：
　50HZ　165~1000rpm
　60HZ　200~1200rpm
．R型變速範圍
　R2.5　50HZ　66~400rpm
　60HZ　80~480rpm
　R5..　50HZ　33~200rpm
　60HZ　40~240rpm
機械效益表

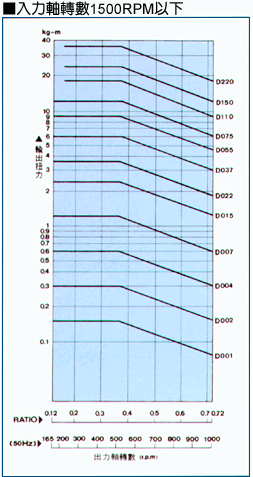

．人力軸轉數1500RPM以下

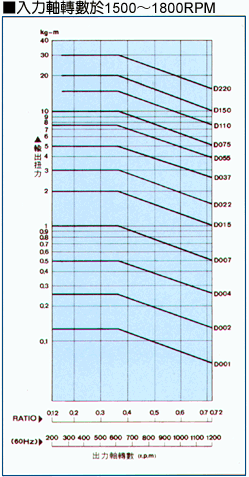

．人力軸轉數於1500~1800RPM
．效率曲線表
．滑動比
使用說明
■裝配
　1.盡量予以水平裝置，傾斜許可如下：
　2.傾斜時須注意油面高度，洩油栓之洩油情況
　3.裝配時應注意機械之震動、沖擊及推力、荷重
　4.出力軸裝置皮帶輪、鏈輪、齒輪時，應以螺絲逼入，請勿以鐵鎚直接敲打。
　5.周圍環境惡劣情況如水滴、砂塵在室外應請裝置遮蓋，周圍溫度以不超過40。C為宜。

■運轉操作
　1.停止運轉時請勿調整速度
　2.全負荷情形，起動時請調至低速再起動
　3.勿過負荷使用，過負荷使用時大都會有噪音產生
　4.馬達容許電流值如下：
機型 200V　50Hz 200V　60Hz
最低轉速時 300rpm 500rpm 最低轉速時 400rpm 600rpm
D 002 1.07 1.15 1.28 0.84 0.95 1.10
D 004 1.90 2.09 2.38 1.42 1.67 2.02
D 007 2.72 3.14 3.37 2.12 2.62 3.31
D 015 4.16 5.16 6.50 3.28 4.44 5.93
D 022 5.64 7.17 9.20 4.66 6.42 8.61
D 037 7.5 10.3 14.2 6.5 9.7 13.8
D 055 12.4 16.9 22.3 9.8 14.8 20.7
D 075 14.9 20.7 28.4 12.9 19.3 27.4
■潤滑
　1. 潤滑劑之使用關係無段變速機之壽命非常大，運轉前須注意油面是否在油量計之中央
　2. 更換潤滑油之時間
■推薦潤滑油
潤滑部份 周圍溫度 潤滑油黏度 潤滑油廠牌
DISCO部份 ~10。C
~ 50。C		 SAE 10
ISO VG32		 Mobil Shell
Esso Gulf
※潤滑油名：1.嘉實多機油 AWH32或46
　　　　　　2.日本石油 FBK OIL R032
　　　　　　3.MOBIL石油 MOBIL DTE OIL LIGHT
　　　　　　4.SHELL石油 SHELL TENUS OIL 32
