1.計算公式─覽表
| 欲知事項 Solution |
已知事項 Radius |
所求公式 Formula |
|---|---|---|
| 扭矩=T Torque |
負荷(F)半徑(R) Load Radius |
 |
| 扭矩=T Torque |
動(KW)迴轉數(N) Rower R.P.M. |
 |
| 扭矩=T Torque |
動(KW)迴轉數(N) Rower R.P.M. |
 |
| 動力=P Power |
扭矩(T)迴轉數(N) Torque R.P.M. |
 |
| 動力=HP Horse Power |
"" |  |
| 動力=P Power |
負荷(F)速度(V) Load Velocity |
 |
| 速度=V Velocity |
出力輪直徑(D)迴轉數(N) O.P.Wheel Diameter I.P.R.P.M. |
 |
| 減速比=1 Ratio |
出力迴轉數(D)入力轉數(N) O.P.R.P.M I.P.R.P.M. |
 |
| 懸垂荷重=O.H.L Over Hanging Load |
扭力矩(T)出力輪半徑(R) Torque O.P. Wheel Radius |
 |
| 運轉時間 Operating Hours |
1天所使用時間 Duration of Service Per Day |
||
|---|---|---|---|
| 負荷狀況 Load Condition |
4小時以下 4Hours Bellow |
10小時 10Hours |
24小時 24Hours |
| 平均負荷 Uniform |
1.0 | 1.0 | 1.25 |
| 中負荷 Moderate Shock |
1.2 | 1.25 | 1.5 |
| 重負荷 Heavy Shock |
1.3 | 1.75 | 2.0 |
| 傳動方式 Transmission | O.H.L.系數(OF) Coefficiency |
| 鏈傳導 Chain | 1 |
| 齒輪傳動 Gear | 1.25 |
| Ｖ皮帶傳動 V-Belt | 1.5 |
| 平皮帶傳 Flat-Belt | 2.5 |
- 在選用齒輪減速機電動機時─負載容量C≧運轉系數K (見表二)
- 選用齒輪減速機必須滿足─輸出軸容許轉矩(N．m) T2perm≧T2K
式式 T2-減速機輸出軸正常工作轉矩(N．m)
T2perm─減速機輸出軸容許轉矩，也就是性能表中的T2K-運轉系數(見表二) - 選用GM產品時步驟如下─
(1)依據機器使用需要，確定減速機輸出軸轉矩T2(N．m)及轉速n2(min-1)
(2)計算電動機功率值─
─減速機傳動效率(GM系數=0.90)
(3)確定負荷使用等級(見表一)
應用機器的負載強烈度 FL (質量加速度系數)─
對齒輪減速電動機
對齒輪減速機
式中Jext─折合到電動機軸上的轉動慣量....(kg．m2)
Jmot─電動機的轉動慣量.......................(kg．m2)
JA ─折合到輸入軸上的轉動慣量.......(kg．m2)
(4)確定每天工作時間及每小時(H)開關操作次數負符等級(表一) 負荷等級 負荷類型和強度 質量加速度系數F1 Ⅰ 正常操作‧並無沖擊 FL≦1.25 Ⅱ 非正常操作‧中度沖擊 1.25＜FL＜4 Ⅲ 非正常操作‧強烈沖擊‧有變動負載 FL＞4
(5)從表二中查得運轉系數k

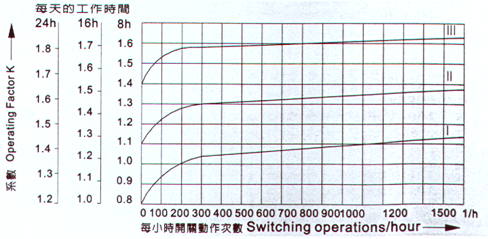

運轉系數Ｋ(表二)
