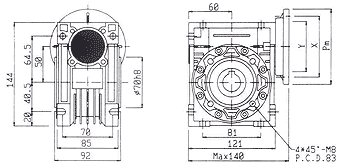

FO-050型尺寸圖 比例 1：4

入力軸孔尺寸
馬力 S1 W T 圖檔
1 / 4 HP 11 4 12.8
1 / 2HP 14 5 16.3
1 HP 19 6 21.8
PG90 15 5 17.3
E1 19 6 21.8

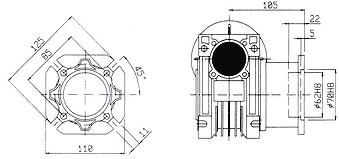

F出力延伸法蘭　圖檔

單出力軸　圖檔

TA扭力臂　圖檔

雙出力軸　圖檔

中間齒輪

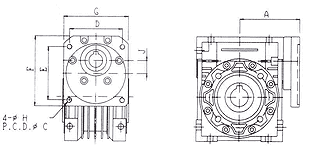

型號 D E F G H J A C
PG90 73.54 73.54 97 90 M6 18 84 104
E1 99 99 120 120 M8 16 82 140
