| 尺寸 | 0.4 | 0.8 | 1.6 | 3.2 | 6 | 8 | 15 | 24 | |||||||
| 靜磨擦轉矩kgm | 0.4 | 0.8 | 1.6 | 3.2 | 6 | 8 | 15 | 24 | |||||||
| 勵磁電壓 DC-V | 24,96,190 | 24,96,190 | 24,96,190 | 24,96,190 | 24,96,190 | 24,96,190 | 24,96,190 | 24,96,190 | |||||||
| 容量 (在20ºC)W | 20 | 25 | 30 | 40 | 50 | 65 | 85 | 110 | |||||||
| 最高回轉速 RPM | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 2000 | 2000 | |||||||
| 鑿孔 標準 |
貫孔dH7 | 12 | 15 | 15 | 20 | 20 | 25 | 25 | 30 | 25 | 30 | 35 | 40 | 40 | 50 |
| 鍵槽 bxt | 4x1.5 | 5x2 | 5x2 | 5x2 | 5x2 | 7x3 | 7x3 | 7x3 | 7x3 | 7x3 | 10x3.5 | 10x3.5 | 10x3.5 | 12x3.5 | |

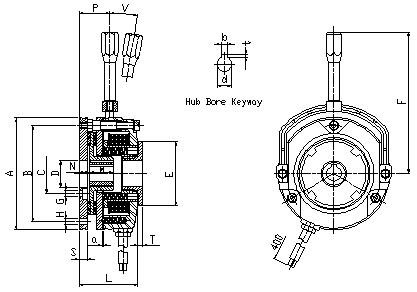

| 直徑 | A | 84 | 102 | 127 | 147 | 162 | 188 | 215 | 252 | ||||||
| B | 72 | 90 | 112 | 132 | 145 | 170 | 196 | 230 | |||||||
| C | 30 | 45 | 56 | 62 | 74 | 84 | 100 | 120 | |||||||
| DH7 | 20 | 30 | 40 | 45 | 55 | 65 | 75 | 90 | |||||||
| E | 19 | 24 | 35 | 40 | 48 | 52 | 62 | 72 | |||||||
| F | 95 | 110 | 140 | 165 | 185 | 220 | 260 | 300 | |||||||
| G | 3x4.5 | 3x5.5 | 3x6.5 | 3x6.5 | 3x9 | 3x9 | 6x9 | 6x11 | |||||||
| H | 3x4.5 | 3x5.5 | 3x6.5 | 3x6.5 | 3x9 | 3x9 | 3x9 | 3x11 | |||||||
| 長度 | L | 42 | 48 | 59 | 66 | 76 | 84 | 96 | 108 | ||||||
| M | 18 | 20 | 20 | 25 | 30 | 30 | 35 | 40 | |||||||
| N | 7.8 | 9.5 | 12.5 | 12 | 14 | 14 | 15 | 17.5 | |||||||
| P | 17 | 18 | 25 | 31 | 36 | 40 | 33 | 47 | |||||||
| S | 6 | 7 | 9 | 9 | 11 | 11 | 11 | 11 | |||||||
| T | 3.5 | 4 | 4 | 5 | 5 | 6 | 6 | 8 | |||||||
| V | 10° | 8° | 8° | 8° | 8° | 8° | 12° | 12° | |||||||
| 空氣間隙 a | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | |||||||
| 重量kg | 1.2 | 1.8 | 3.0 | 4.8 | 7.3 | 12 | 18 | 27 | |||||||
