DFEF／DFVF系列(變頻馬達)規格尺寸圖

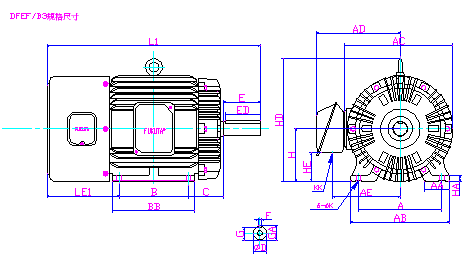

DFEF SERIES (B3)

DFEF SERIES (B3)(以公釐為單位) Output（HP） Feame No Fig A AA AB AC AD AE B R BB C H HA HC HD HE K KK L1 LE1 Shaft End Bearings 重量 圖 檔 2P 4P 6P 8P D E ED F G GA DH Load Side Opposite .Kg 1/4 1/4 - - 63 1 100 28.0 120 144 115 88 80 - 100 40 63 8.0 135 - 28 7 22 323 151 11 23 18 4 8.5 12.5 M4*10 6201 6201 9 1/2 1/2 1/4 - 71 1 112 35.5 140 162 125 98 90 - 115 45 71 8.0 152 - 53 7 22 343 159 14 30 25 5 11.0 16.0 M5*12.5 6202 6202 11 1 1 1/2 - 80 1 125 35.5 155 177 137 107 100 - 130 50 80 9.0 168 - 55 10 22 378 177 19 40 35 6 15.5 21.5 M6*16 6204 6203 15 2,3 2 1 1/2 90L 1 140 35.5 170 200 150 120 125 - 150 56 90 10.0 190 - 65 10 22 435 191 24 50 45 8 20.0 27.0 M8*19 6205 6204 22 - 3 2 1 100L 2 160 45.0 195 219 173 140 140 - 175 63 100 12.5 - 243 70 12 28 467 210 28 60 55 8 24.0 31.0 M10*22 6206 6205 30 5 5 3 2 112M 2 190 45.0 224 238 182 149 140 - 175 70 112 14.0 - 265 73 12 28 483 222 28 60 55 8 24.0 31.0 M10*22 6306 6305 40 7.5,10 7.5 5 3 132S 2 216 45.0 250 273 218 175 140 - 175 89 132 16.0 - 310 72 12 35 531 222 38 80 75 10 33.0 41.0 M12*28 6308 6306 60 - 10 7.5 5 132M 2 216 45.0 250 273 218 175 178 - 212 108 160 16.0 - 310 72 12 35 569 222 38 80 75 10 33.0 41.0 M12*28 6308 6306 70 15,20 15 10 7.5 160M 3 254 50.0 300 334 256 213 210 - 250 108 160 18.0 - 377 108 14.5 35 738 310 42 110 105 12 37.0 45.0 M16*36 6309 6307 115 25 20 15 10 160L 3 254 50.0 300 334 256 213 254 - 300 121 180 18.0 - 377 108 14.5 35 782 310 42 110 105 12 37.0 45.0 M16*36 6309 6307 135 30 - - - 180M 3 279 75.0 355 382 301 245 241 - 297 121 180 20.0 - 421 119 14.5 52     48 110 105 14 42.5 51.5 M16*36 6311 6310 170 - 25,30 20 15 180M 3 279 75.0 355 382 301 245 241 - 297 121 180 20.0 - 421 119 14.5 52 785 355 48 110 105 14 42.5 51.5 M16*36 6311 6310 180 - 40 25,30 20 180L 3 279 75.0 355 382 301 245 279 - 335 121 180 20.0 - 421 119 14.5 52 820 355 55 110 105 16 49.0 59.0 M16*36 6312 6310 210 - 50 40 25 200L 3 318 80.0 400 420 334 274 305 - 365 133 200 25.0 - 469 128 18.5 65 997 306 60 140 135 18 53.0 64.0 M20*42 6313 6312 280 - 60 50 30 200L 3 318 80.0 400 420 334 274 305 - 365 133 200 25.0 - 469 128 18.5 65 997 306 60 140 135 18 53.0 64.0 M20*42 6313 6312 310 - 75 60 40 225S 5 356 94.5 453 443 390 310 286 - 354 149 225 30 - 515 133 18.5     236 65 140 135 18 58 69 M20*42 6313ZZC3 6315ZZC3   - 100 75 50 250S 5 406 104 501 500 445 360 311 19 425 168 250 37 - 515 124 24     292 75 140 135 20 67.5 79.5 M20*42 6316ZZC3 6313ZZC3   - 125 100 60 250M 5 406 104 501 500 445 360 349 - 425 168 250 37 - 515 124 24     254 75 140 135 20 67.5 79.5 M20*42 6316ZZC3 6313ZZC3

註: 軸心直徑(D)公差：11~28j6 38~48k6 55~95m6 軸心高度(H)公差：+0 ~ -0.5 以上數值若有變更，恕不另行通知

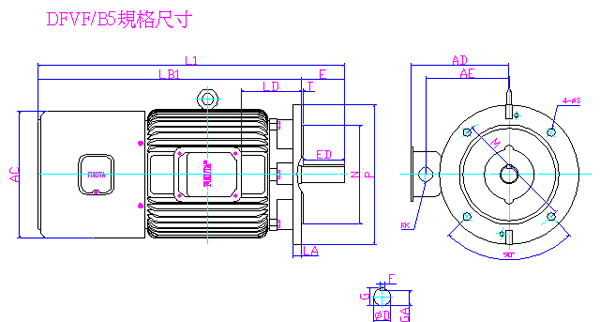

DFVF SERIES (B5)

DFVF SERIES (B5)(以公釐為單位) Output（HP） Feame No Fig AC AD AE HB KK L1 LA LB1 LD M N P S T .Kg Shaft End Bearings 重量 圖檔 2P 4P 6P 8P D E ED F G GA DH Load Side Opposite .Kg 1/4 1/4 - - 63 2 144 115 88 - 22 323 9 301 74 130 110 160 10 3.5 11 23 18 4 8.5 12.5 M4*10 6201 6201 9 1/2 1/2 1/4 - 71 1 162 125 98 - 22 315 12 321 82 130 110 160 10 3.5 14 30 25 5 11.0 16.0 M5*12.5 6202 6202 12 1 1 1/2 - 80 2 177 137 117 - 22 378 12 327 55 165 130 200 12 3.5 19 40 35 6 15.5 21.5 M6*16 6204 6203 16 2,3 2 1 1/2 90L 1 200 150 130 - 22 474 12 411 113 165 130 200 12 3.5 24 50 45 8 20.0 27.0 M8*19 6205 6204 25 - 3 2 1 100L 2 219 173 140 140 28 469 16 413 88 215 180 250 15 4.0 28 60 55 8 24.0 31.0 M10*22 6206 6205 30 5 5 3 2 112M 3 238 182 149 150 28 523 16 472 135 215 180 250 15 4.0 28 60 55 8 24.0 31.0 M10*22 6306 6305 45 7.5,10 7.5 5 3 132S 3 273 218 175 169 35 531 20 466 97 265 230 300 15 4.0 38 80 75 10 33.0 41.0 M12*28 6308 6306 65 - 10 7.5 5 132M 3 273 218 175 169 35 569 20 504 116 265 230 300 15 4.0 38 80 75 10 33.0 41.0 M12*28 6308 6306 75 15,20 15 10 7.5 160M 4 334 256 213 217 35 738 20 564 151 300 250 350 19 5.0 42 110 105 12 37.0 45.0 M16*36 6309 6307 120 25 20 15 10 160L 4 334 256 213 217 35 782 20 608 173 300 250 350 19 5.0 42 110 105 12 37.0 45.0 M16*36 6309 6307 140 30 - - - 180M 4 382 301 245 241 52   20   170 350 300 400 19 5.0 48 110 105 14 42.5 51.5 M16*36 6311 6310 175 - 25,30 20 15 180M 4 382 301 245 241 52 782 20 637 170 350 300 400 19 5.0 48 110 105 14 42.5 51.5 M16*36 6311 6310 180 - 40 25,30 20 180L 4 382 301 245 241 52 817 20 675 189 350 300 400 19 5.0 55 110 105 16 49.0 59.0 M16*36 6312 6310 220 - 50 40 25 200L 4 420 339 279 260 65 1002 20 701   400 350 450 19 5.0 60 140 135 18 53.0 64.0 M20*42 6313 6312 280 - 60 50 30 200L 4 420 339 279 260 65 1002 20 701   400 350 450 19 5.0 60 140 135 18 53.0 64.0 M20*42 6313 6312 300

註 : 軸心直徑(D)公差：11~28j6 38~48k6 55~60m6 引導直徑(N)公差：h7 以上數值若有變更，恕不另行通知
