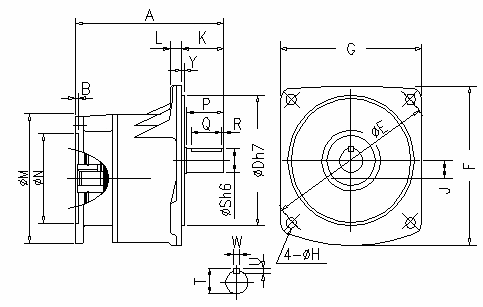

MFB系列規格尺寸圖

INPUT(4P) POWER MODEL RATIO FRAME A B Dh7 E F G H J K L M NH7 P R Q SH6 T U W Y 圖檔 1/4HP MFB22 5-100 63 164 4.5 148 185 165 165 11 18 47 12 160 (140) 110 (95) 40 5 35 22 25 6 6 4 MFB28 101-180 63 187 4.5 170 215 193 186 11 22 52 15 160 (140) 110 (95) 45 5 40 28 31.5 7 8 4 MFB28 181-1800 63   4.5 170 215 193 186 11 22 52 15 160 (140) 110 (95) 45 5 40 28 31.5 7 8 4 1/2HP 0.4KW MFB22 5-25 71 164 4.5 148 185 165 165 11 18 47 12 160 110 40 5 35 22 25 6 6 4 MFB28 26-100 71 187 4.5 170 215 193 186 11 22 52 15 160 110 45 5 40 28 31.5 7 8 4 MFB32 101-180 71 225.5 4.5 180 250 230 213 13 27 60 15 160 110 55 5 50 32 35.5 8 10 4 MFB32 181-1800 71   4.5 180 250 230 213 13 27 60 15 160 110 55 5 50 32 35.5 8 10 4 1HP 0.75KW MFB28 5-25 80 209 4.5 170 215 193 186 11 22 52 15 200 130 45 5 40 28 31.5 7 8 4 MFB32 26-120 80 247.5 4.5 180 250 230 213 13 27 60 15 200 130 55 5 50 32 35.5 8 10 4 MFB40 121-180 80 279 4.5 230 310 283 262 18 32.5 71 25 200 130 65 5 60 40 43.5 8 12 5 MFB40 181-1800 80   4.5 230 310 283 262 18 32.5 71 25 200 130 65 5 60 40 43.5 8 12 5 2HP 1.5KW MFB32 5-30 90L 247.5 4.5 180 250 230 213 13 27 60 15 200 130 55 5 50 32 35.5 8 10 4 MFB40 31-100 90L 279 4.5 230 310 283 262 18 32.5 71 25 200 130 65 5 60 40 43.5 8 12 5 MFB45 101-180 90L 284 4.5 230 310 283 262 18 32.5 71 25 200 130 65 5 60 45 49 9 14 5 3HP 2.2KW MFB40 5-60 100L 291 5 230 310 283 262 18 32.5 71 25 250 180 65 5 60 40 43.5 8 12 5 MFB45 61-100 100L 296 5 230 310 283 262 18 32.5 81 25 250 180 65 5 60 45 49 9 14 5 MFB50 101-180 100L 318 5 270 360 331 302 22 41 81 25 250 180 75 5 70 50 54 9 14 5 5HP 3.7KW MFB45 5-25 112M 296 5 230 310 283 262 18 32.5 81 25 250 180 65 5 60 45 49 9 14 5 MFB50 26-120 112M 316 5 270 360 331 302 22 41 81 25 250 180 75 5 70 50 54 9 14 5 7.5HP 5.5KW MFB50 5-30 132S 350 5 270 360 331 302 22 41 91 25 300 230 75 5 70 50 54 9 14 5 10HP 7.5KW MFB55 5-20 132S 350 5 270 360 331 302 22 41 91 25 300 230 75 5 88 55 59.5 10 16 5
