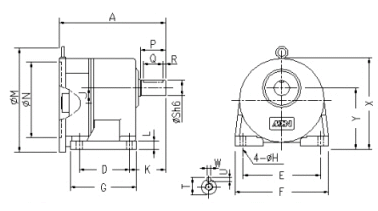

MLB系列規格尺寸圖

INPUT(4P) POWER MODEL RATIO FRAME A B D E F G H J K L M NH7 P R Q SH6 T U W X Y 圖檔 1/4HP 0.2kw MLB22 5-100 63 164 4.5 65 130 154 90 11 18 55 12 140 95 40 5 35 22 25 6 6 135 90 MLB22 101-180 63 164 4.5 65 130 154 90 11 18 55 12 140 95 40 5 35 22 25 6 6 135 90 MLB28 181-1800 63   4.5 90 140 170 120 11 22 65 16 140 95 45 5 40 28 31.5 7 8 165 110 1/2HP 0.4KW MLB22 5-25 71 164 4.5 65 130 154 90 11 18 55 12 160 110 40 5 35 22 25 6 6 135 90 MLB28 26-100 71 187 4.5 90 140 170 120 11 22 65 16 160 110 45 5 40 28 31.5 7 8 165 110 MLB32 101-180 71 225.5 4.5 130 170 203 164 13 27 70 18 160 110 55 5 50 32 35.5 8 10 195 130 MLB32 181-1800 71   4.5 130 170 203 164 13 27 70 18 160 110 55 5 50 32 35.5 8 10 195 130 1HP 0.75KW MLB28 5-25 80 209 4.5 90 140 170 120 11 22 65 16 200 130 45 5 40 28 31.5 7 8 165 110 MLB32 26-120 80 247.5 4.5 130 170 203 164 13 27 70 18 200 130 55 5 50 32 35.5 8 10 195 130 MLB40 121-180 80 279 4.5 150 210 255 204 18 32.5 95 20 200 130 65 5 60 40 43.5 8 12 242 162 MLB40 181-1800 80   4.5 150 210 255 204 18 32.5 95 20 200 130 65 5 60 40 43.5 8 12 242 162 2HP 1.5KW MLB32 5-30 90L 247.5 4.5 130 170 203 164 13 27 70 18 200 130 55 5 50 32 35.5 8 10 195 130 MLB40 31-100 90L 279 4.5 150 210 255 204 18 32.5 90 20 200 130 65 5 60 40 43.5 8 12 242 162 MLB45 101-180 90L 284 4.5 150 210 255 204 18 32.5 90 20 200 130 65 5 60 45 49 9 14 242 162 MLB50 181-1800 90L   4.5 150 210 255 204 18 32.5 90 20 200 130 65 5 60 45 49 9 14 242 162 3HP 2.2KW MLB40 5-60 100L 291 5 150 210 255 204 18 32.5 90 20 250 180 65 5 60 40 43.5 8 12 242 162 MLB45 61-100 100L 296 5 150 210 255 204 18 32.5 100 20 250 180 65 5 60 45 49 9 14 242 162 MLB50 101-180 100L 316 5 160 230 286 220 18 37 100 25 250 180 75 5 70 50 54 9 14 285 190 5HP 3.7KW MLB45 5-25 112M 296 5 150 210 255 204 18 32.5 100 20 250 180 65 5 60 45 49 9 14 242 162 MLB50 26-120 112M 316 5 160 230 286 220 18 37 100 25 250 180 75 5 70 50 54 9 14 285 190 7.5HP 5.5KW MLB50 5-30 132S 350 5 160 230 286 220 18 37 110 25 300 230 75 5 70 50 54 9 14 285 190 10HP 7.5KW MLB55 5-20 132M 350 5 160 230 286 220 18 37 110 25 300 230 75 5 88 55 59.5 10 16 285 190 MLDB63 21-30 132M 393 5 310 300 395 370 24 0 140 40 300 230 112 - 104 63 67.5 56 18 445 252.5 15HP MLDB63 5-30 160M 393 5 310 300 395 370 24 0 140 40 350 250 112 - 104 63 67.5 56 18 445 252.5 20HP 15KW MLDB63 5-10 160L 393 5 310 300 395 370 24 0 140 40 350 250 112 - 104 63 67.5 56 18 445 252.5 MLDB71 11-30 160L 490 5 345 320 420 415 24 0 150 40 350 250 1120 - 105 71 76 63.5 20 485 280
