鋁合金系列減速馬達(NL、NF系列)規格尺寸圖 |

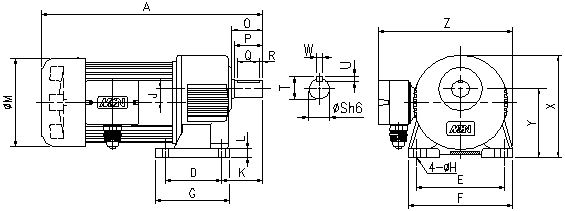

鋁合金系列減速馬達NL系列 |
 |
INPUT(4P)
POWER |
MODEL |
RATIO |
A |
D |
E |
F |
G |
P |
Q |
U |
W |
X |
Y |
Z
單相 |
Z
三相 |
圖檔 NL |
圖檔 NLK |
1/8 HP 0.1KW |
NL18 |
5-50 |
245 |
40 |
110 |
134 |
64 |
30 |
25 |
6 |
6 |
135 |
85 |
185 |
185 |
 |
 |
NL22 |
60-200 |
273 |
65 |
130 |
154 |
90 |
40 |
30 |
6 |
6 |
135 |
90 |
196 |
196 |
 |
 |
NL28 |
201-1800 |
356.5 |
65 |
130 |
154 |
90 |
40 |
30 |
6 |
6 |
135 |
90 |
196 |
196 |
 |
 |
1/4 HP
0.2KW |
NL18 |
5-25 |
271 |
40 |
110 |
134 |
64 |
30 |
25 |
6 |
6 |
135 |
85 |
185 |
185 |
 |
 |
NL22 |
30-100 |
298 |
65 |
130 |
154 |
90 |
40 |
30 |
6 |
6 |
135 |
90 |
196 |
196 |
 |
 |
NL28 |
100-200 |
310 |
90 |
140 |
170 |
120 |
45 |
35 |
7 |
8 |
165 |
110 |
205 |
205 |
 |
 |
NL28 |
201-1800 |
381.5 |
90 |
140 |
170 |
120 |
45 |
35 |
7 |
8 |
165 |
110 |
205 |
205 |
 |
 |
1/2 HP 0.4KW |
NL22 |
5-25 |
332 |
65 |
130 |
154 |
90 |
40 |
30 |
6 |
6 |
135 |
90 |
220 |
209 |
 |
 |
NL28 |
30-100 |
345 |
90 |
140 |
170 |
120 |
45 |
35 |
7 |
8 |
165 |
110 |
227 |
215 |
 |
 |
NL32 |
100-200 |
363 |
130 |
170 |
203 |
164 |
55 |
45 |
8 |
10 |
195 |
130 |
243 |
231 |
 |
 |
NL32 |
201-1800 |
446.5 |
130 |
170 |
203 |
164 |
55 |
45 |
8 |
10 |
195 |
130 |
243 |
231 |
 |
 |
1 HP
0.75KW |
NL28 |
5-25 |
361 |
90 |
140 |
170 |
120 |
45 |
35 |
7 |
8 |
165 |
110 |
225 |
221 |
 |
 |
NL32 |
30-100 |
388 |
130 |
170 |
203 |
164 |
55 |
45 |
8 |
10 |
195 |
130 |
240 |
238 |
 |
 |
NL40 |
100-200 |
433 |
150 |
210 |
255 |
204 |
65 |
55 |
8 |
12 |
242 |
162 |
270 |
265 |
 |
 |
NL40 |
201-1800 |
531.5 |
150 |
210 |
255 |
204 |
65 |
55 |
8 |
12 |
242 |
162 |
270 |
265 |
 |
 |
2 HP 1.5KW |
NL32 |
5-25 |
409 |
130 |
170 |
203 |
164 |
55 |
45 |
8 |
10 |
195 |
130 |
250 |
247 |
 |
 |
NL40 |
30-100 |
460 |
150 |
210 |
255 |
204 |
65 |
55 |
8 |
12 |
242 |
162 |
280 |
275 |
 |
 |
NL45 |
100-200 |
520 |
160 |
230 |
285 |
220 |
75 |
65 |
9 |
14 |
285 |
190 |
320 |
290 |
 |
 |
NL50 |
201-1800 |
605 |
160 |
230 |
285 |
220 |
75 |
65 |
9 |
14 |
285 |
190 |
320 |
290 |
 |
 |
3 HP
2.2KW |
NL40 |
5-60 |
460 |
150 |
210 |
255 |
204 |
65 |
55 |
8 |
12 |
242 |
162 |
280 |
275 |
 |
 |
NL50 |
80-180 |
520 |
160 |
230 |
285 |
220 |
75 |
65 |
9 |
14 |
285 |
190 |
320 |
290 |
 |
 |
|
|

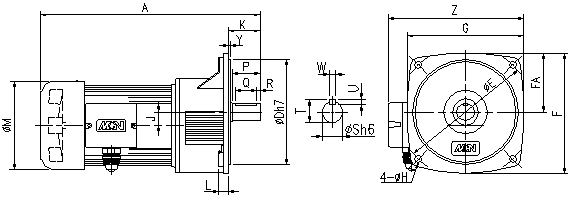

鋁合金系列減速馬達NF系列 |
 |
INPUT(4P) POWER |
MODEL |
RATIO |
A |
DH7 |
E |
F |
FA |
Q |
R |
SH6 |
T |
U |
W |
Y |
Z
單相 |
Z
三相 |
圖檔
NF |
圖檔
NFK
(煞車) |
1/8HP
0.1KW |
NF18 |
5-50 |
245 |
- |
140 |
128 |
50.5 |
25 |
2 |
18 |
20.5 |
6 |
6 |
- |
178 |
178 |
 |
 |
NF22 |
60-200 |
273 |
148 |
185 |
165 |
82.5 |
30 |
5 |
22 |
25 |
6 |
6 |
4 |
195 |
195 |
 |
 |
NF28 |
201-1800 |
357.5 |
148 |
185 |
165 |
82.5 |
30 |
5 |
22 |
25 |
6 |
6 |
4 |
195 |
195 |
 |
 |
1/4HP
0.2KW |
NF18 |
5-25 |
271 |
- |
140 |
128 |
50.5 |
25 |
2 |
18 |
20.5 |
6 |
6 |
- |
185 |
185 |
 |
 |
NF22 |
30-100 |
298 |
148 |
185 |
165 |
82.5 |
30 |
5 |
22 |
25 |
6 |
6 |
4 |
202 |
202 |
 |
 |
NF28 |
100-200 |
310 |
170 |
215 |
193 |
96.5 |
35 |
5 |
28 |
31 |
7 |
8 |
4 |
214 |
214 |
 |
 |
NF28 |
201-1800 |
382.5 |
170 |
215 |
193 |
96.5 |
35 |
5 |
28 |
31 |
7 |
8 |
4 |
214 |
214 |
 |
 |
1/2HP
0.4KW |
NF22 |
5-25 |
332 |
148 |
185 |
165 |
82.5 |
30 |
5 |
22 |
25 |
6 |
6 |
4 |
226 |
214 |
 |
 |
NF28 |
30-100 |
345 |
170 |
215 |
193 |
96.5 |
35 |
5 |
28 |
31 |
7 |
8 |
4 |
236 |
225 |
 |
 |
NF32 |
100-200 |
363 |
180 |
250 |
230 |
115 |
45 |
5 |
32 |
35 |
8 |
10 |
4 |
248 |
234 |
 |
 |
NF32 |
201-1800 |
453.6 |
180 |
250 |
230 |
115 |
45 |
5 |
32 |
35 |
8 |
10 |
4 |
248 |
234 |
 |
 |
1HP 0.75KW |
NF28 |
5-25 |
361 |
170 |
215 |
193 |
96.5 |
35 |
5 |
28 |
31 |
7 |
8 |
4 |
234 |
230 |
 |
 |
NF32 |
30-100 |
388 |
180 |
250 |
230 |
115 |
45 |
5 |
32 |
35 |
8 |
10 |
4 |
252 |
240 |
 |
 |
NF40 |
100-200 |
433 |
230 |
310 |
283 |
132 |
55 |
5 |
40 |
43 |
8 |
12 |
5 |
270 |
265 |
 |
 |
NF40 |
201-1800 |
531.5 |
230 |
310 |
283 |
132 |
55 |
5 |
40 |
43 |
8 |
12 |
5 |
270 |
265 |
 |
 |
2 HP
1.5KW |
NLF32 |
5-25 |
409 |
180 |
250 |
230 |
115 |
45 |
5 |
32 |
35 |
8 |
10 |
4 |
256 |
253 |
 |
 |
NF40 |
30-100 |
460 |
230 |
310 |
283 |
132 |
55 |
5 |
40 |
43 |
8 |
12 |
5 |
280 |
295 |
 |
 |
NF50 |
100-200 |
520 |
270 |
360 |
331 |
155 |
65 |
5 |
50 |
53.5 |
9 |
14 |
5 |
325 |
295 |
 |
 |
NF50 |
201-1800 |
603.5 |
270 |
360 |
331 |
155 |
65 |
5 |
50 |
53.5 |
9 |
14 |
5 |
325 |
295 |
 |
 |
3 HP
2.2KW |
NF40 |
5-25 |
460 |
230 |
310 |
283 |
132 |
55 |
5 |
40 |
43 |
8 |
12 |
5 |
280 |
275 |
 |
 |
NF50 |
30-100 |
520 |
270 |
360 |
331 |
155 |
65 |
5 |
50 |
53.5 |
9 |
14 |
5 |
325 |
295 |
 |
 |
|
|
