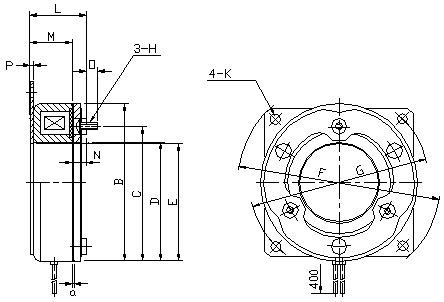

MBF 煞車器尺寸圖
MBF 煞車器規格表(以公釐為單位)

尺寸

 0.6 1.2 2.5 5 10 20
  靜磨擦轉矩       kgm 0.6 1.2 2.5 5 10 20
  勵磁電壓         DC-V 24 24 24 24 24 24
  容量  (在 20 ºC)     W 11 15 22 30 38 50
  最高回轉數     RPM 5000 5000 4500 4000 3000 2500
直徑 B 70 88 110 137 172 217
C 50 60 76 95 120 158
D 36 46 54 67 89 108
E 35 45 52 65 80 100
F 90 110 135 165 210 265
G 80 98 122 150 190 240
H M3 M4 M5 M6 M8 M10
K 4.5 5.5 6.5 6.5 9 11
長度 L 25 29 32.5 36.5 41 48.5
M 19 22 24 26 28 32
N 6 7 8.5 10.5 13 16.5
O 5 6.5 8 11 14 17.5
P 1.6 2 2 2.5 3 3.2
空氣間隙             a 0.2 0.2 0.2 0.2 0.3 0.4
重量                   kg 0.35 0.7 1.35 2.3 4.5 8.2
