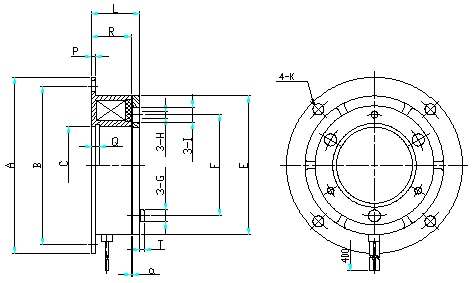

FBD 煞車器尺寸圖
FBD 煞車器規格表(以公釐為單位)

尺寸

 0.6 1.2 2.5 5 10 20
  靜磨擦轉矩       kgm 0.55 1.1 2.2 4.5 9 17
  勵磁電壓          DC-V 24 24 24 24 24 24
  容量 (在 20 ºC)      W 11 15 20 25 35 45
  最高回轉數      RPM 5000 5000 4500 4000 3000 2500
直徑 Ah8 80 100 125 150 190 230
B 72 90 112 137 175 215
CH8 35 42 52 62 80 100
E 63 80 100 125 160 200
F 46 60 76 95 120 158
G 6 8 10 12 14 16
H 3.1 4.1 5.1 6.1 8.1 10.2
I 8 10 12 15 17 19
K 5 6 7 7 10 10
長度 L 22 24.5 28 31 35 41.5
P 2 2.5 3 3.5 4 5
Q 2.5 4.3 5 5.5 6 7
R 18 20 22 24 26 30
T 2 2 2.5 3 3 4
空氣間隙            a 0.2 0.2 0.2 0.3 0.3 0.4
重量                  kg 0.4 0.6 1.0 1.8 3.5 6.5
