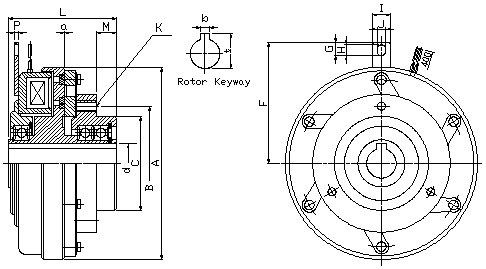

HVC 離合器尺寸圖
HVC 離合器規格表(以公釐為單位)

尺寸

 6 12 25 40 70 100 160
  靜磨擦轉矩       kgm 6 12 25 40 70 100 160
  勵磁電壓         DC-V 24 24 24 24 24 24 24
  容量  (在 20 ºC)     W 30 40 50 60 80 100 120
  最高回轉數     RPM 3000 3000 2000 2000 1500 1000 1000
鑿孔

(轉體)

 貫孔  dH7 22 28 35 50 50 75 75
鍵槽  bxt 7x25.5 7x31.5 10x38.5 12x53.5 12x53.5 20x81 20x81
直徑 A 143 171.5 203 228 267 317 368
B 86 100 120 150 180 210 250
C 70 80 100 120 150 180 215
F 90 102 120 140 155 180 220
G 10 11.5 13 13 18 18 30
H 8 9 10.5 10.5 13 13 20
I 14 14 16 16 24 24 30
J 6.5 6.5 8.5 8.5 13 13 13
K 3-M8 3-M8 3-M8 4-M10 6-M12 8-M12 8-M12
長度 L 80 90 90 102 120 135 165
M 15 17 18 18 24 32 38
P 3 3 4 5 6 8 8
空氣間隙              a 0.2 0.3 0.3 0.4 0.5 0.5 0.7
重量                    kg 4.5 7.4 11.5 21 44 51 76
