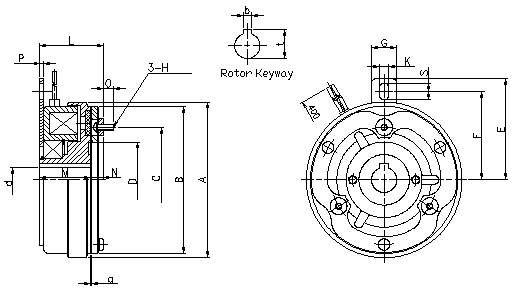

MCS 離合器尺寸圖
MCS 離合器規格表(以公釐為單位)

尺寸

 0.6 1.2 2.5 5 10 20
  靜磨擦轉矩       kgm 0.6 1.2 2.5 5 10 20
  勵磁電壓         DC-V 24 24 24 24 24 24
  容量  (在 20 ºC)     W 11 15 22 30 38 50
  最高回轉數     RPM 5000 5000 4500 4000 3000 2500
鑿孔

(轉體)

 貫孔  dH7 12 15 20 25 30 40
鍵槽
bxt		 4x1.5 5x2 5x2 7x3 7x3 10x3.5
直徑 A 74 93 116 144 178 225
B 70 88 110 137 172 217
C 50 60 76 95 120 158
D 36 46 54 67 89 108
E 50 65 70 85 112 132
F 44 58 62 77 100.5 120.5
G 12 14 16 16 22 22
H M3 M4 M5 M6 M8 M10
K 4.5 5.5 6.5 6.5 8.5 11
長度 L 30 33.5 38.5 44 56 66.5
M 24 26.5 30 33.5 43 50
N 6 7 8.5 10.5 13 16.5
O 5 6.5 8 11 14 17.5
P 1.6 2 2 2.5 3 3.2
S 8 9 10.5 10.5 13 13
空氣間隙              a 0.2 0.2 0.2 0.2 0.3 0.4
重量                    kg 0.5 1.0 1.8 3.5 6.5 11.5
