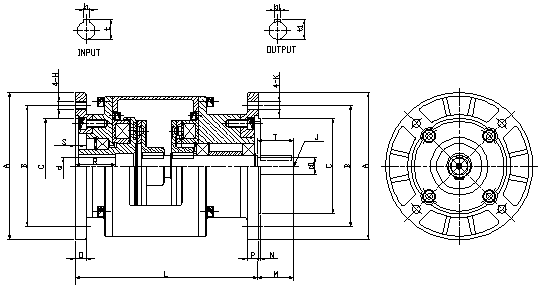

TMP 離合器 / 煞車器尺寸圖
TMP 離合器 / 煞車器規格表(以公釐為單位)

尺寸

0.6 1.2 2.5 5 10 20
  靜磨擦轉矩       kgm 0.55 1.1 2.2 4.5 9 17
  勵磁電壓         DC-V 24 24 24 24 24 24
  容量  (20 ºC)    W 11 15 20 25 35 45
 輸入鑿孔 貫孔     dG7 11 14 19 24 28 38
鍵槽     bxt 4x12.5 5x16 6x21.5 8x27 8x31 10x41.5
輸出軸 貫孔     d1j6 11 14 19 24 28 38
鍵槽    b1xt1 4x12.5 5x16 5x21 7x27 7x31 10x41.5
直徑 A 160 160 200 200 250 300
B 130 130 165 165 215 265
CH7 110 110 130 130 180 230
Dh7 110 110 130 130 180 230
H M8 M8 M10 M10 M12 M12
J M4 M4 M6 M6 M6 M10
K 10 10 12 12 14 14
長度 L 145 176 215 276 370 456
M 25 30 40 50 60 80
N 3.5 3.5 3.5 3.5 4 4
O 10 10 12 12 16 16
P 8 8 10 10 12 12
R 27 32 42 52 62 82
S 5 5 5 5 6 6
T 25 30 40 50 60 80
重量                 kg 2.8 5.6 9.5 16.8 29.5 53.5
