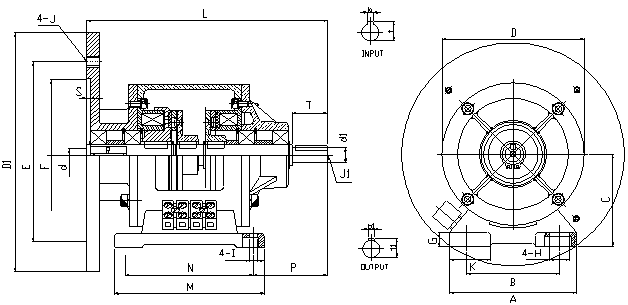

MMP 離合器 / 煞車器尺寸圖
MMP 離合器 / 煞車器規格表(以公釐為單位)

尺寸

 0.6 1.2 2.5 5 10 20
  靜磨擦轉矩      kgm 0.55 1.1 2.2 4.5 9 17
  勵磁電壓         DC-V 24 24 24 24 24 24
  容量  (在 20 ºC)    W 11 15 20 25 35 45
 輸入鑿孔 貫孔    dH7 11 14 19 24 28 38
鍵槽    bxt 4x12.5 5x16 6x21.5 8x27 8x31 10x41.5
輸出軸 貫孔   d1j6 11 14 19 24 28 38
鍵槽    b1xt1 4x12.5 5x16 5x21 7x27 7x31 10x41.5
直徑 A 90 110 140 175 200 240
B 60 80 105 135 155 195
C +0/-0.5 65 80 90 112 132 160
D 100 125 150 190 230 290
D1 160 160 200 200 250 300
E 130 130 165 165 215 265
FH7 110 110 130 130 180 230
G 10 12 15 15 18 20
H 13.5 15 20 24 28 28
I 6.5 9 11 11 14 14
J M8 M8 M10 M10 M12 M12
J1 M4 M4 M6 M6 M6 M10
K 27.5 32 35 35 45 47
長度 L 170 206 255 326 430 536
M 105 130 160 185 230 270
N 90 110 135 160 200 240
P 52.5 63 80 108 145 188
R 27 32 42 52 62 82
S 5 5 5 5 6 6
T 25 30 40 50 60 80
重量                 kg 2.8 5.5 9.4 16 28 52
