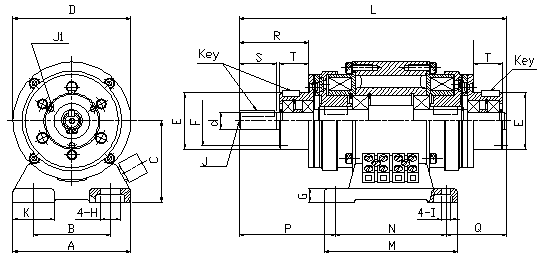

FMT 雙離合器尺寸圖
FMT 雙離合器規格表(以公釐為單位)

尺寸

 0.6 1.2 2.5 5 10 20
  靜磨擦轉矩     kgm 0.55 1.1 2.2 4.5 9 17
  勵磁電壓       DC-V 24 24 24 24 24 24
  容量  (在 20 ºC)   W 11 15 20 25 35 45
  最高回轉速   RPM 5000 5000 4500 4000 3000 2500

  軸貫孔               dj6

 11 14 19 24 28 38

  鍵 (軸)           WxH

4x4 5x5 5x5 7x7 7x7 10x8
直徑 A 80 90 110 140 175 200
B 55 65 80 105 135 155
C+0/-0.5 55 65 80 90 112 132
D 80 100 125 150 190 230
Ej6 38 45 55 64 75 90
F 33 37 47 52 62 74.5
G 10 10 12 15 15 18
H 13.5 15 20 24 28 28
I 6.5 6.5 9 11 11 14
J M4 M4 M6 M6 M6 M10
J1 3-M4 3-M4 4-M4 4-M4 6-M5 4-M6
K 27.5 27.5 32 35 42 45
長度 L 181 217 266 327 397 492
M 90 105 130 160 185 230
N 75 90 110 135 160 200
P 65.5 78.5 98 121 149 187
Q 40.5 48.5 58 71 88 105
R 47 57 72 93 113 143
S 25 30 40 50 60 80
T 20 25 30 40 50 60
重量                kg 1.9 3.6 7.2 12.5 22.5 40.5
