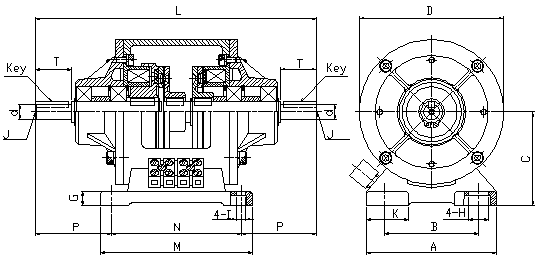

FMP 離合器 / 煞車器尺寸圖
FMP 離合器 / 煞車器規格表(以公釐為單位)

尺寸

0.6 1.2 2.5 5 10 20
  靜磨擦轉矩      kgm 0.55 1.1 2.2 4.5 9 17
  勵磁電壓        DC-V 24 24 24 24 24 24
  容量  ( 20 ºC)   W 11 15 20 25 35 45
  最高回轉速    RPM 5000 5000 4500 4000 3000 2500

  軸貫孔             dj6

11 14 19 24 28 38

  ()          WxH

4x4 5x5 5x5 7x7 7x7 10x8
直徑 A 90 110 140 175 200 240
B 65 80 105 135 155 195
C+0/-0.5 65 80 90 112 132 160
D 100 125 150 190 230 290
G 10 12 15 15 18 20
H 13.5 15 20 24 28 28
I 6.5 9 11 11 14 14
J M4 M4 M6 M6 M6 M10
K 27.5 32 35 42 45 47
長度 L 195 236 295 376 490 616
M 105 130 160 185 230 270
N 90 110 135 160 200 240
P 52.5 63 80 108 145 188
T 25 30 40 50 60 80
重量                 kg 2.3 4.7 7.6 14.6 25.5 48
