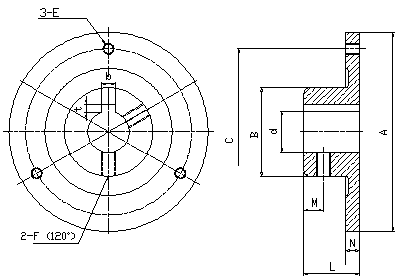

HB 煞車器輪轂尺寸圖
HB 煞車器輪轂規格表(以公釐為單位)

尺寸

 0.6 1.2 2.5 5 10 20
  鑿孔        貫孔    dH7 12 15 15 20 20 25 25 30 30 40 40 50
  鍵槽                  bxt 4x15 5x2 5x2 5x2 5x2 7x3 7x3 7x3 7x3 10x3.5 10x3.5 12x3.5
直徑 A 60 72 90 110 140 180
B 27 32 42 50 65 80
C 50 60 76 95 120 158
E M3 M4 M5 M6 M8 M10
F M4 M5 M5 M6 M8 M8
長度 L 15 20 25 30 40 48
M 6 7 9 11 15 18
N 4.5 5 6.5 7.5 10 12
重量                 g 35 74 147 260 540 1150
