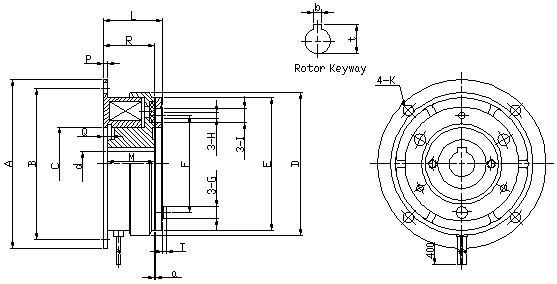

離合器尺寸圖
離合器規格表(以公釐為單位)

尺寸

 0.6 1.2 2.5 5 10 20
  靜磨擦轉矩     kgm 0.55 1.1 2.2 4.5 9 17
  勵磁電壓       DC-V 24 24 24 24 24 24
  容量 (在 20 ºC)    W 11 15 20 25 35 45
  最高回轉速   RPM 5000 5000 4500 4000 3000 2500
鑿孔

(轉體)

 貫孔 dH7 12 15 15 20 20 25 25 30 30 40 40 50
鍵槽
bxt  		4x1.5 5x2 5x2 5x2 5x2 7x3 7x3 7x3 7x3 10x3.5 10x3.5 12x3.5
直徑 Ah8 80 100 125 150 190 230
B 72 90 112 137 175 215
CH7 35 42 52 62 80 100
D 67 85 106 133 169 212
E 63 80 100 125 160 200
F 46 60 76 95 120 158
G 6 8 10 12 14 16
H 3.1 4.1 5.1 6.1 8.1 10.2
I 8 10 12 15 17 19
K 5 6 7 7 10 10
長度 L 28 31 36 40.5 46.5 55.5
M 22 24 27 30 34 40
P 2 2.5 3 3.5 4 5
Q 3.5 4.3 5 5.5 6 7
R 24 26.5 30 33.5 37.5 44
T 2 2.5 3 3.5 4 4.5
空氣間隙           a 0.2 0.2 0.2 0.2 0.3 0.4
重量                  kg 0.5 0.9 1.8 3.7 6.8 13
